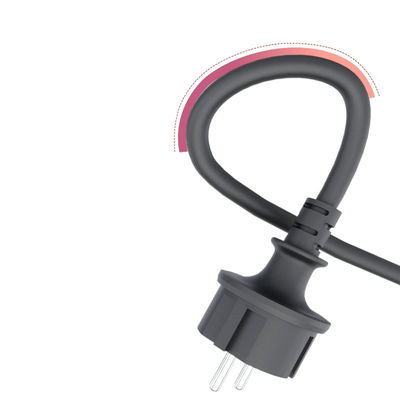

Водонепроницаемый силовой разъем IP67, панельный, 3-контактный, с номинальным током 10A для надежных электрических соединений

Наименование марки:	Cablein
Номер модели:	CB-BC01
MOQ:	1 шт.
цена:	Price Can Contact With Our Sales
Подробная информация об упаковке:	Высококачественный экспортный картон
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

CE, ROHS, TUV , ETL

Тип монтажа:

Панельное крепление

степень защиты IP:

Контактный пин:

2pin сила 1pin заземляя сигнал 5pin

Приколоть:

Pin 3

Текущий рейтинг:

мужчина и женщина

Сопротивление изоляции Mo:

2000 г.

Выделить:

IP44 Включатель питания водонепроницаемый

Подключатель к панели питания водонепроницаемый

Панель монтажный электросоединитель три ядра

Характер продукции

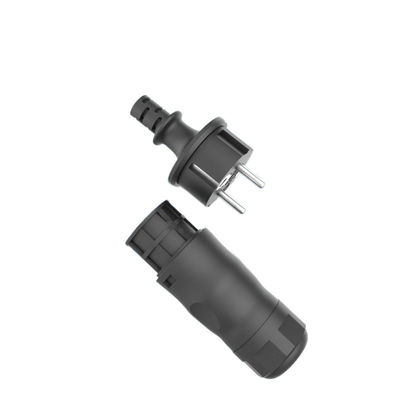

IP44 Разъем для монтажа на панель - водонепроницаемый разъем для провода к BC01 с тремя жилами

Конфигурация контактов

2/3/4/5/7/9/12-контактный разъем (штекер/розетка)

Номинальный ток

Максимум 20A

Материал

Конструкция из нейлона PA66

Рабочее напряжение

500 В переменного тока

Метод соединения

Водонепроницаемый разъем без винтов

Сборка проводов

Варианты пайки или винтового крепления

Устойчивость к ультрафиолету

Сертифицирован для наружного использования, устойчив к УФ-излучению

Внешний диаметр кабеля

Диапазон 4,5-9,2 мм

Технические характеристики

Артикул	CB-LP20-2P	CB-LP20-3P	CB-LP20-4P	CB-LP20-5P	CB-LP20-7P	CB-LP20-9P	CB-LP20-12P
Контакты	2 контакта	3 контакта	4 контакта	5 контактов	7 контактов	9 контактов	12 контактов
Соединение проводов - пайка	✓	✓	✓	✓	✓	✓	✓
Соединение проводов - фиксация	✓	✓	✓	✓	*	*	*
Контактный элемент - пайка	φ2.7*2	φ2.7*3	φ2.7*4	φ1.8*5	φ1.8*7	φ1.0*9	φ1.0*12
Контактный элемент - фиксация	φ2.4*2	φ2.4*3	φ2.4*4	φ1.8*5	*	*	*

Эксплуатационные характеристики

Сечение провода	Номинальный ток	Номинальное напряжение	Напряжение изоляции	Контактное сопротивление	Повышение температуры
2,5-4 мм² (14-12 AWG)	20A	500 В переменного тока	2500 В переменного тока	< 1 мΩ	20A 30℃↓; 25A 40℃↓; 30A 50℃↓
1-1,5 мм² (18-16 AWG)	10A	500 В переменного тока	2000 В переменного тока	< 3 мΩ	10A 30℃↓; 15A 40℃↓; 20A 50℃↓
0,34-0,75 мм² (22-20 AWG)	5A	250 В переменного тока	1500 В переменного тока	< 5 мΩ	5A 30℃↓; 7A 40℃↓; 10A 50℃↓

Сопротивление изоляции: ≥ 1000 MΩ

Механический ресурс: ≥ 1900 циклов

Температура окружающей среды: от -40℃ до +85℃

Старение при высокой температуре: 85℃ / 168 часов

Преимущества продукта

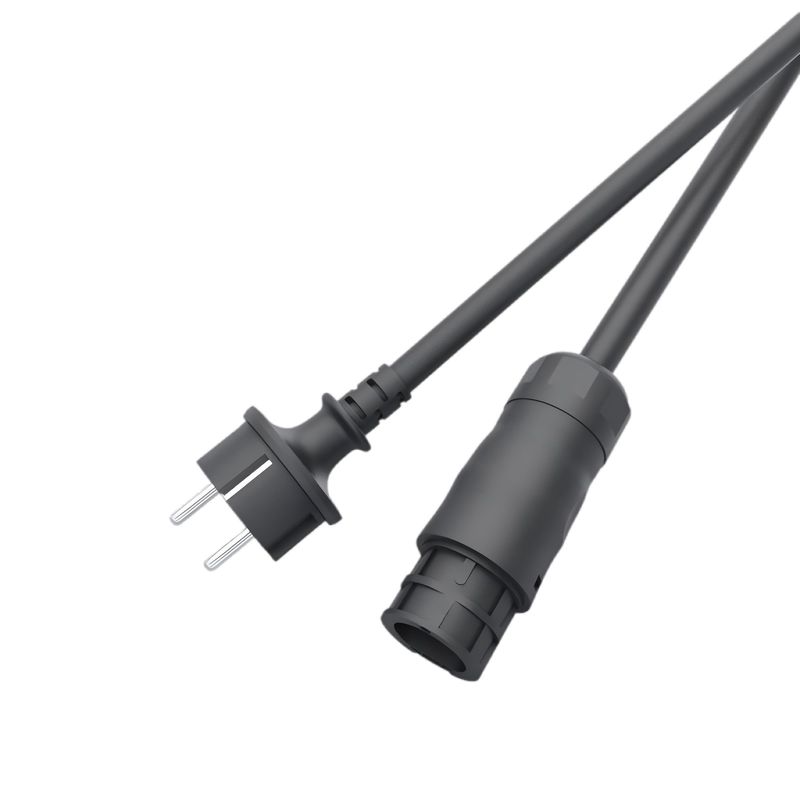

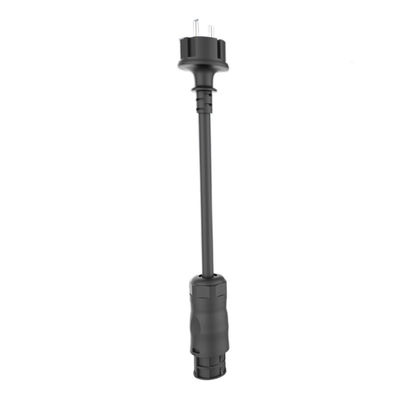

Представляем водонепроницаемый разъем IP44 для провода к трехжильному разъему BC01 3X1.5 Square Micro Inverter! Этот высококачественный разъем специально разработан для обеспечения надежных и водонепроницаемых соединений питания.

Созданный с учетом точности и долговечности, он обеспечивает надежную посадку и оптимальную производительность даже в сложных условиях. Конфигурация 3X1.5 square обеспечивает эффективную передачу энергии, что делает его идеальным для различных применений, особенно в микроинверторных установках.

Благодаря классу водонепроницаемости IP44 вы можете быть спокойны, зная, что ваши соединения питания защищены от влаги, пыли и других элементов.

Применение

Часто задаваемые вопросы

В: Какие типы водонепроницаемых разъемов у вас есть?

О: У нас есть все типы водонепроницаемых разъемов, включая множество конструкций по частным пресс-формам и индивидуальные варианты. Мы специализируемся на BC01 сварном 7-жильном штекере с фланцем, розетке для резки, настенном авиационном штекере, водонепроницаемом разъеме питания, сборных водонепроницаемых разъемах, водонепроницаемых разъемах с литьем под давлением, T-образных водонепроницаемых разъемах, Y-образных водонепроницаемых разъемах, разъемах для животноводства, водонепроницаемых разъемах для птицеводства, водонепроницаемых разъемах для новой энергии и водонепроницаемых разъемах для солнечных систем.

В: Как купить вашу продукцию?

О: Свяжитесь с нашей командой продаж онлайн или по электронной почте. Пожалуйста, предоставьте:

• Номинальный ток и количество контактов

• Стиль сборки

• Калибр провода кабеля

• Длина кабеля и способ доставки

В: Как с вами связаться?

О: Пожалуйста, укажите свой адрес электронной почты, номер телефона, идентификатор Skype или WhatsApp. Обладая более чем 8-летним опытом работы в отрасли, у нас есть профессиональные команды продаж и исследований и разработок, готовые понять ваши требования и предоставить своевременные решения. Не стесняйтесь обращаться с любыми вопросами.

Доступна профессиональная поддержка

Наша опытная команда готова помочь с техническими характеристиками, индивидуальными требованиями и руководством по применению для ваших потребностей в водонепроницаемых разъемах.
