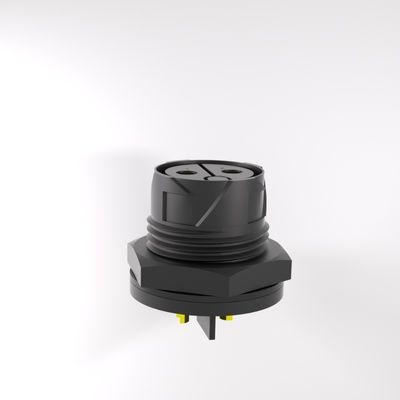

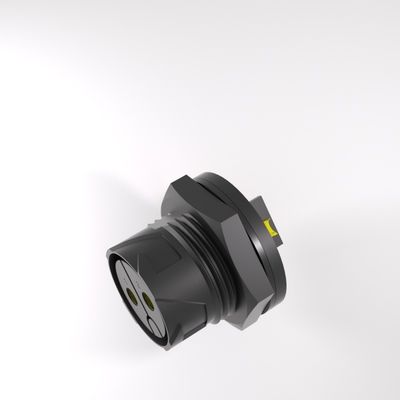

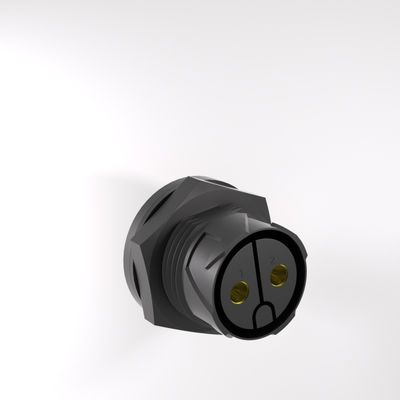

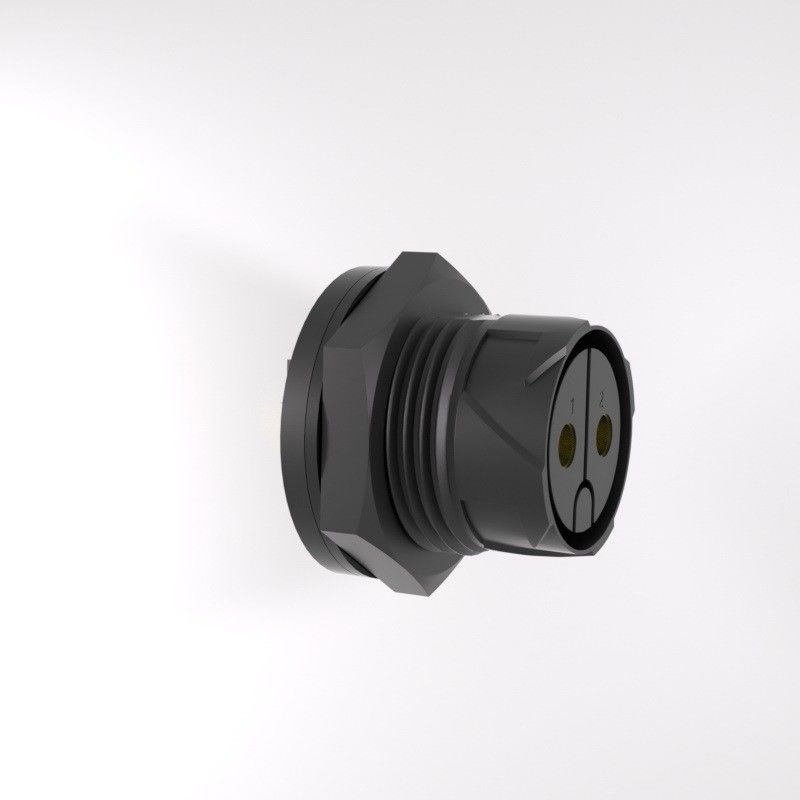

Самоблокирующийся водонепроницаемый панельный разъем 400 В с передним расположением гнездовых контактов для надежных электрических соединений

Наименование марки:	Cablein
Номер модели:	CB-P20-2P
MOQ:	1 шт.
цена:	Price Can Contact With Our Sales
Подробная информация об упаковке:	Высококачественный экспортный картон
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

CE, ROHS, TUV , ETL

Размер разъема:

Самозамыкающийся водонепроницаемый панельный разъем P20-2/3

Стиль разъема:

Тип панели

Режим подключения:

С винтовой нитью

Контактный материал:

Металл, покрытый латунью

Долговечность:

≥1000 раз

Промышленная электроника:

Аксессуары

Рабочая температура:

От -40°К до 105°К

Тип разъема:

Нажимная блокировка

Поставка способности:

50000 штук в день

Выделить:

Самозаключающийся водонепроницаемый панельный разъем

400 В водонепроницаемая панельная разъемка

Характер продукции

Самоблокирующийся водонепроницаемый панельный разъем 400 В P20-2/3 Core Front Mounted Female Pin

Обзор продукта

Высокопроизводительный водонепроницаемый панельный разъем с самоблокирующимся механизмом, предназначенный для промышленных применений, требующих надежных электрических соединений в сложных условиях.

Основные характеристики

Конфигурация контактов: 2/3/4/5/7/9/12 Штыревые/Гнездовые

Номинальный ток: 10A Макс

Материал: Нейлон PA66

Тип соединения: Бессвинцовый водонепроницаемый

Рабочее напряжение: 400 В

Устойчивость к УФ-излучению: Для наружного применения

Сборка проводов: Пайка или винтовое крепление

Диапазон наружного диаметра кабеля: 4-9 мм

Технический паспорт

Артикул	CB-P20-2P	CB-P20-3P	CB-P20-4P	CB-P20-5P	CB-P20-7P	CB-P20-9P
Контакты	2 контакта	3 контакта	4 контакта	5 контактов	7 контактов	9 контактов
Соединительный провод	√	√	√	√	√	√
Фиксирующий провод	√	√	√	√	*	*
Соединительный контакт	φ2.7*2	φ2.7*3	φ2.7*4	φ1.8*5	φ1.8*7	φ1.0*9
Фиксирующий контакт	φ2.4*2	φ2.4*3	φ2.4*4	φ1.8*5	*	*

Технические характеристики

Параметр	1,5 мм² / 16AWG	0,5 мм² / 20AWG	0,5 мм² / 20AWG
Номинальный ток	15A	5A	5A
Номинальное напряжение	400 В переменного тока	250 В переменного тока	250 В переменного тока
Напряжение изоляции	2000 В переменного тока	1500 В переменного тока	1500 В переменного тока
Сопротивление контакта	< 3 мΩ	< 5 мΩ	< 5 мΩ
Повышение температуры	20A 30℃↓;25A 40℃↓;30A 50℃↓	10A 30℃↓;15A 40℃↓;20A 50℃↓	5A 30℃↓;7A 40℃↓;10A 50℃↓

Сопротивление изоляции: ≥ 1000 MΩ

Механический ресурс: ≥ 1900 циклов

Температура окружающей среды: -40℃ to +85℃

Старение при высокой температуре: 85℃ / 168 часов

Особенности продукта

Серия самоблокирующихся водонепроницаемых панельных разъемов P20 обеспечивает исключительную надежность для требовательных промышленных применений благодаря своим инновационным конструктивным особенностям.

Самоблокирующийся механизм: Обеспечивает надежные соединения, устойчивые к вибрации и случайному отсоединению
Водонепроницаемая конструкция: Защита IP67 от влаги, пыли и загрязнений окружающей среды
Прочная конструкция: Материал нейлон PA66 обеспечивает превосходную механическую прочность и устойчивость к ультрафиолетовому излучению
Универсальная установка: Конструкция с передним креплением с несколькими вариантами проводки для гибкой интеграции

Применение

Идеально подходит для различных промышленных и наружных применений, требующих надежных водонепроницаемых электрических соединений:

Панели управления и системы автоматизации
Наружное освещение и электрооборудование
Солнечные энергетические системы и микроинверторы
Сельскохозяйственное и животноводческое оборудование
Морские и автомобильные применения
Системы отопления, вентиляции и кондиционирования воздуха и автоматизации зданий

Часто задаваемые вопросы

Какие типы водонепроницаемых разъемов вы предлагаете?

Мы предлагаем широкий ассортимент водонепроницаемых разъемов, включая самоблокирующиеся литьевые разъемы P16, сборочные разъемы, разъемы с литьем под давлением, Т-образные разъемы, Y-образные разъемы и специализированные решения для животноводства, птицеводства и новых энергетических применений. Многие имеют пользовательские формы и индивидуальный дизайн.

Как приобрести вашу продукцию?

Свяжитесь с нашей командой продаж со следующими спецификациями:

Номинальный ток и количество необходимых контактов
Предпочтительный стиль сборки
Технические характеристики калибров проводов
Длина кабеля и предпочтения по доставке

Как я могу связаться с вашей командой?

Свяжитесь с нами по электронной почте, телефону, Skype или WhatsApp. Наша опытная команда с более чем 8-летним опытом работы в отрасли обеспечивает профессиональную поддержку продаж и исследований и разработок, чтобы быстро удовлетворить ваши технические требования и проблемы применения.

Доступны ли образцы?

Да, мы предоставляем образцы, стоимость перевозки которых оплачивает клиент. Пожалуйста, предоставьте данные своей учетной записи курьера и адрес доставки для оперативной доставки образцов.
